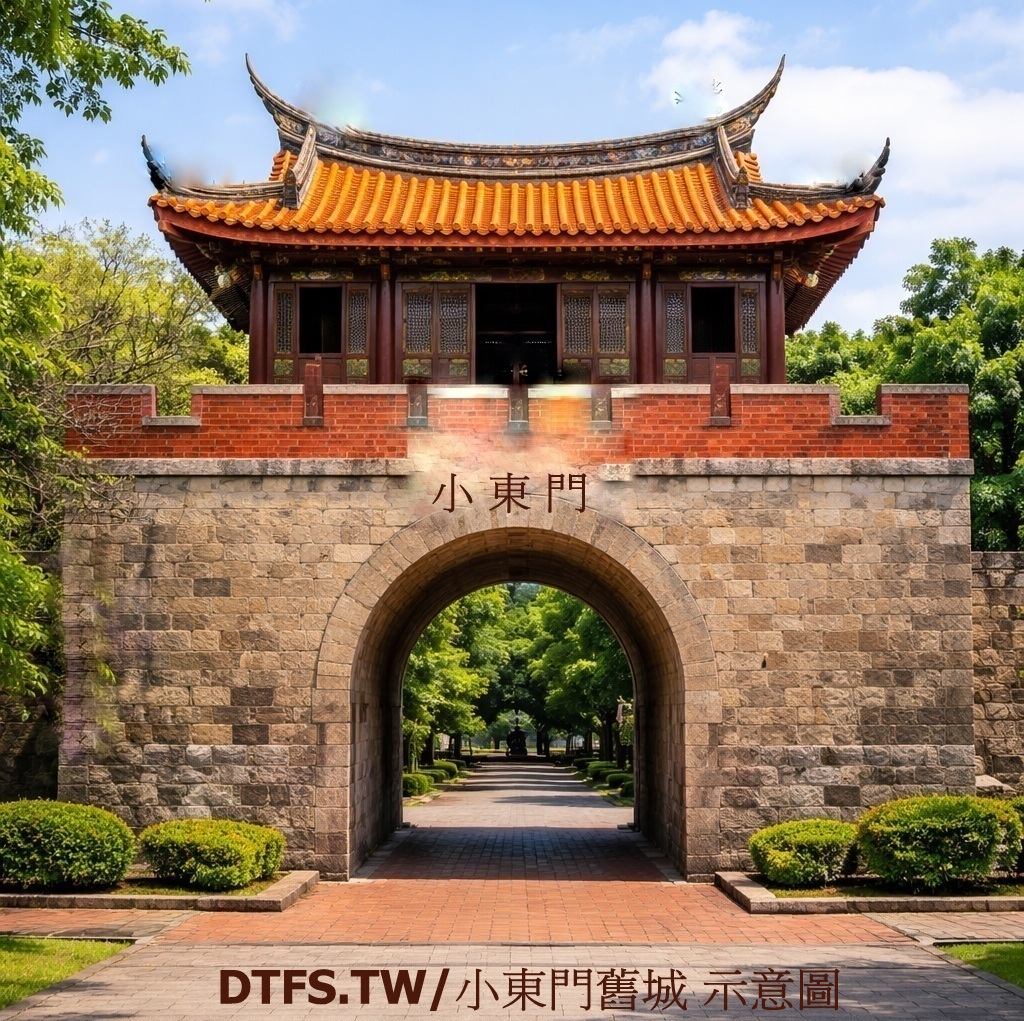

臺灣府城舊城小東門之示意圖

地下基石配置推估圖（DTFS建模版）

一、先看地上 → 推地下（關鍵原則）

從你提供的影像可判讀：

✔ 結構特徵

• 單拱門（石砌拱券）
• 厚實台基（約 5–6 m）
• 上部為磚＋木構城樓
• 城牆與城門「一體連續」

 結論：
地下一定是「連續條形基礎＋拱門加厚基座」

二、地下結構分層（核心推估）

我幫你用「剖面工程圖邏輯」表示

三、平面配置（最重要）

從上往下看的地下結構：

四、關鍵工程邏輯（非常重要）

1. 城牆 = 條形基礎（Strip Foundation）

• 沿城牆方向連續延伸
• 寬度約：牆厚 × 1.5～2倍

目的：

• 分散重量
• 防止不均勻沉陷

2. 拱門 = 局部「加厚基礎」

最關鍵區域

原因：

• 拱門會產生「側推力」
• 力量往兩側傳遞

所以地下會有：

• 加厚石基（類似矩形塊）
• 甚至可能加深基礎

3. 中央通道下方

通常不是空的，而是：

• 拱腳兩側最厚
• 中間相對較薄（但仍有基礎）

4. 排水層（台灣很關鍵）

台南地區特性：

• 地勢低
• 過去靠近台江內海

所以一定有：

• 礫石層
• 夯土層
• 排水坡度

五、尺寸推估（可直接用於AR）

六、DTFS轉換（你最關鍵）

 這張「地下圖」其實可以直接變：

數位孿森節點結構
